沸水收縮率：將化纖紗線放在沸水中煮沸，化纖紗線收縮的長度與原來長度之比稱之為沸水收縮度。它是表示化纖紗線的穩(wěn)定度的一項指標，用百分比表示，根據(jù)化纖紗線的品種不同而有不同的中心值。

 卷曲模量：化纖紗線經(jīng)過卷縮顯現(xiàn)后，在規(guī)定負荷下測得拉直長度與在彈性范圍內(nèi)的彈性長度之差與拉直長度的比直。它反映的是化纖紗線的卷曲在彈性伸縮范圍內(nèi)的伸縮性能。

 卷曲穩(wěn)定度：化纖紗線經(jīng)過卷縮顯現(xiàn)，加重負荷后與加重負荷前的卷曲收縮率的比值。它反映的是化纖紗線在承受重負荷之后仍可保留的卷曲收縮量。

  卷曲收縮率

化纖長絲，加彈絲，變形絲經(jīng)過卷縮顯現(xiàn)后，在規(guī)定負荷作用下測得的拉直后的周長與拉直后又恢復(fù)卷曲狀態(tài)時的周長之差與拉直后的周長的比值。它反映的是化纖長絲，加彈絲，變形絲被拉直后其卷曲立體結(jié)構(gòu)重新恢復(fù)所產(chǎn)生的收縮率。

【計算公式】

卷曲收縮率CC%={(LG-LZ)/LG}×100%

卷曲模量CM%={(LG-LF)/LG}×100%

卷曲穩(wěn)定度CS%={(LG-LB)/(LG-LZ)}×100%

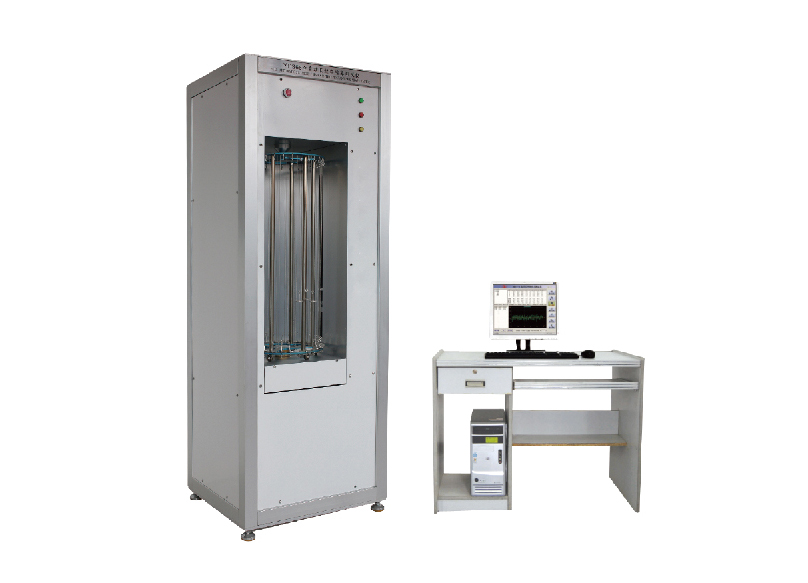

 儀器工作原理

根據(jù)試樣的線密度施加一定的預(yù)加張力，測量絞絲在沸水或干熱空氣處理前后一定時間里的周長，通過計算獲得絞絲的卷曲收縮率，卷曲模量，卷曲穩(wěn)定度等指標。
 錦綸6彈力絲分別在物理指標中的斷裂強度、斷裂伸長、卷曲收縮率、卷曲穩(wěn)定度項目中增加了多孔絲(單絲dpf≤2.2 dtex)的內(nèi)容。調(diào)整了卷縮(伸長)率、卷縮彈性(回復(fù))率、卷曲收縮率、卷曲穩(wěn)定性等項目的考核值。提高了染色等級。
 干熱收縮率測試原理

在規(guī)定條件下用熱介質(zhì)（干熱空氣）處理試樣，測量處理前后試樣長度的變化，計算其對原試樣長度的百分比，由此得到干熱收縮率。

干熱收縮率計算公式：熱收縮率S%={(L0-LS)/L0}×100%,S是干熱收縮率，L0是試樣的熱處理前長度，單位毫米（mm），LS是試樣的熱處理后長度，單位毫米。
